建筑楼宇
天津仁恒河滨花园电力监控系统的设计与应用
建筑楼宇案例

基本信息:

项目名称:天津仁恒河滨花园电力监控系统的设计与应用

项目地点:天津

实施时间:2012年8月

项目简介:

仁恒河滨花园位于河北区元纬路-五马路-海河东路-八马路围合处,总面积超30万平方米的精装修项目。仁恒河滨花园开发集公园、居住区、商业、小学、4000平米的小区会所于一体。

安科瑞电气股份有限公司于2012年8月承接了天津仁恒河滨花园电力监控系统的设计、产品供应及调试。系统采用Acrel-2000型电力监控系统,成功实现了1个低压配电室电力参数的集中采集,成为仁恒河滨花园变配电站向数字 化,智能化发展的标志。

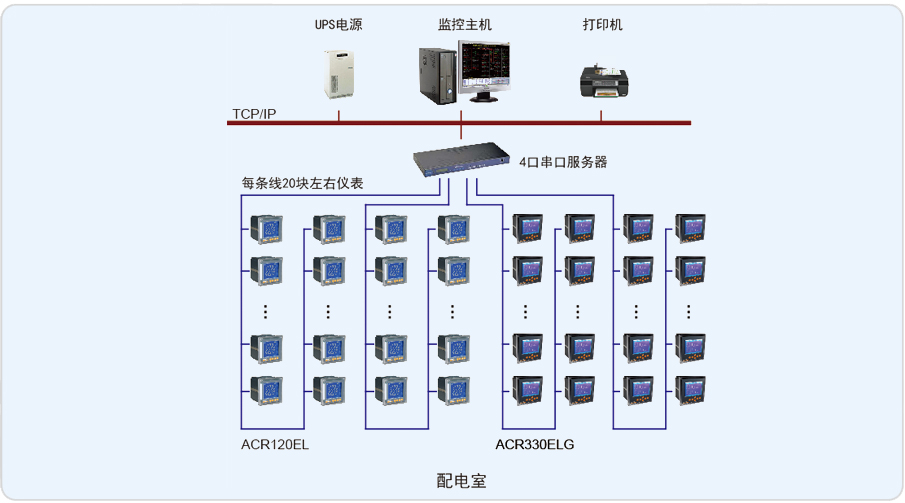

整个系统采用网络分布式结构,监控主机位于地下一层变电所值班室内,配电柜内安装有本公司ACR330ELH、ACR120EL仪表共计60多回路。仁恒河滨花园电力监控系统现场共1个低压配电室,配电室内采用安科瑞ACR系列电力监控仪表采集各回路的电流、电压、电能等电参量,然后通过中间层采集设备网线到监控室计算机上,实现遥测、遥信功能。

系统实现的功能:

1.实时更新数据库及显示画面,并在屏幕上采用模拟图方式实时显示现场设备运行状况,显示实时和历史事件,并采用打印或报表等方式输出。

2.监视系统能完成对低压配电系统模拟量运行状态的监视,有效反映各模拟量(I、U、P、F、E等)。

3.系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效,安全,可靠,直观的监视。

4.系统在主控机显示与实际相对应的一次接线模拟图,显示各控制对象的运行状态并实时更新。

5.对各监测点的通讯状态或异常用电进行报警。
