基本信息：

项目名称：杭州万通中心电力监控系统

项目地点：杭州

实施时间：2014年10月

项目简介：

杭州万通中心（杭政储出[2007]74号地块）所在区域为运河商务区，规划为杭州城北城市副中心，整个项目由商业和写字楼两部分组成，商业总建筑面积约6.55万平方米（含地上和B1层）；写字楼地上建筑面积不少于3.65万平方米， 整个项目的配电系统包含四路10kV总进线，其中两路位于5#配电室10kV开关站，另外两路位于2#配电室10kV开关站。1#、3#、5#配电室0.4kV进线引自5#配电室10kV开关站，2#、4#配电室0.4kV进线引自2#配电室10kV开关站。

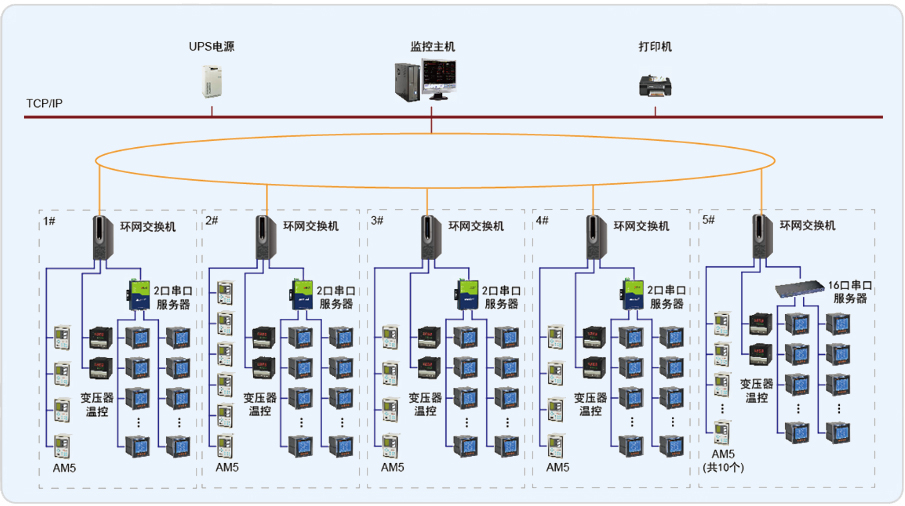

万通中心配电系统通过多功能的电力监控装置、通讯网络和计算机软件，实现建筑供配电系统在运行过程中的数据采集、运行监视、事故预警、事故记录和分析、电能质量检测、三相不平衡监视、继电保护等，完成建筑的安全供电、用电管理、设备管理和运行管理。整个监控系统由主控层、通讯管理层和现场控制层构成，系统要求尽量减少集中采集数据的装置以保证系统的通讯可靠性。

系统实现的功能：

1.采集配电系统各模拟量以及开关量。模拟量的采集主要是对线路电压、电流、功率、功率因数、频率等信息进行采集，开关量的采集则主要是对断路器、隔离开关、接地刀闸等设备的工作状态，以及断电保护、运行故障等报警信息进行采集，实现远程数据的本地实时显示。数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询；

2.电力监控系统将断路器分合状态以及保护动作的前后顺序进行记录、将发生故障时实时电流、实时电压等数据进行记录存储，准确的反映出系统中存在的问题，从而便于工作人员解决，同时工作人员可以通过远传对电流、电压等信息的观测，对系统故障的分析，对保护装置的状态的监测，进而通过计算机通讯设备以及现场硬件实现远程遥控；

3.系统设计了用电管理报表，通过对有功电度的采集，按照回路名称的不同，自动生成日报表、月报表和年报表并有报表打印功能，并可对某一回路的某一时间段内的用电量进行查询，可以帮助物业建立有效的用能管理考核制度。通过系统的建设和制度的建立，使各入驻企业管理办公人员节能意识大大提高，有效的节约了企业管理办公能源消耗。
