电能质量监测与治理
ANAPF有源电力滤波器
电能质量监测与治理系列
  • 未标题-6
  • 未标题-5
  • 未标题-7
产品简介

功能:

ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。

应用范围:

适用于并联在含谐波负载的低压配电系统中,能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

订货范例:

具体型号:ANAPF150-380/BGL

技术要求:谐波补偿电流150A,线电压等级380V 。

接线方式:三相四线

安装方式:立柜式

互感器接线方式:负载侧

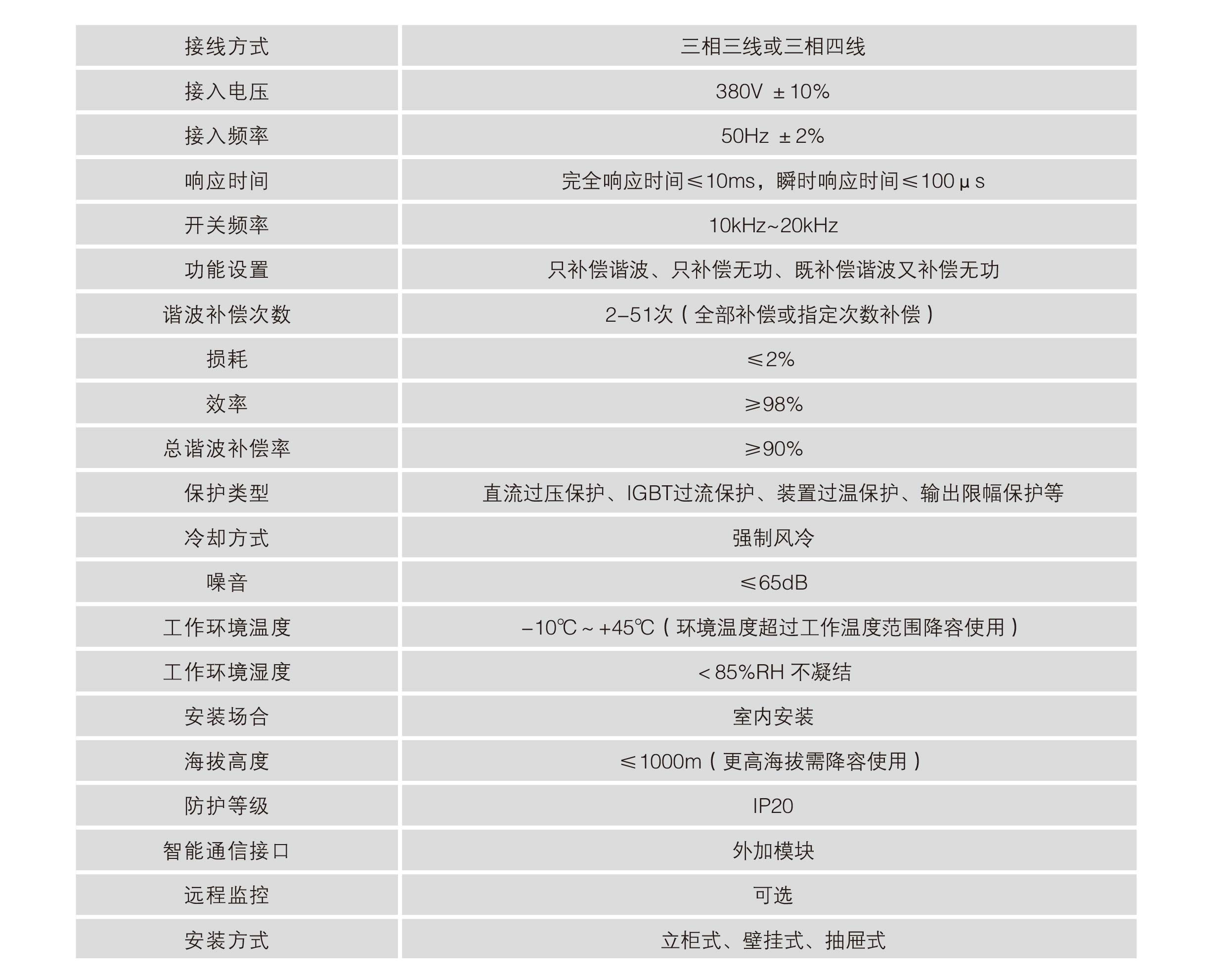

技术参数

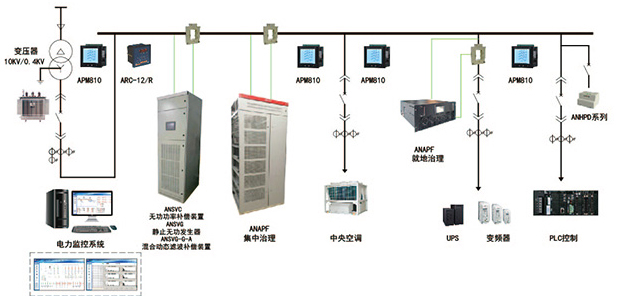

应用组网

外形安装

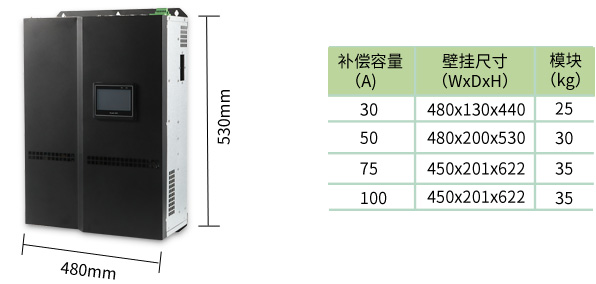

外形尺寸

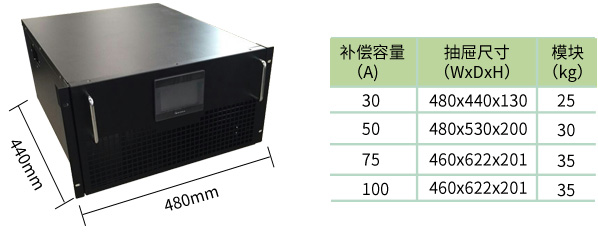

抽屉式模块示意图

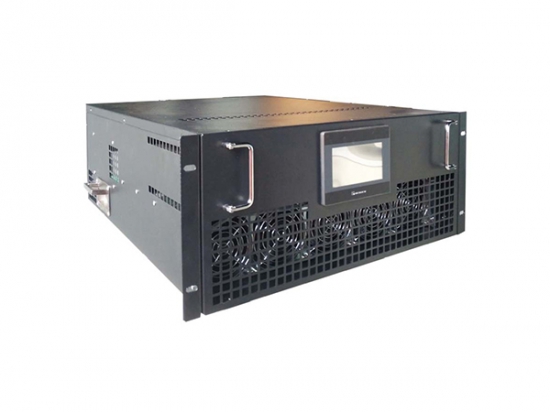

壁挂式模块示意图

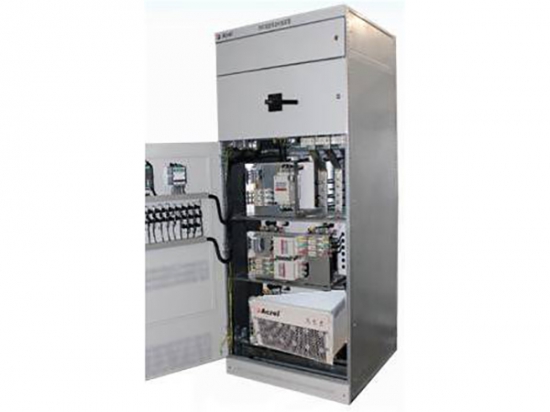

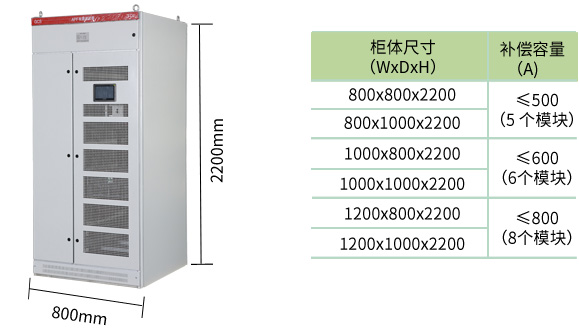

整柜示意图

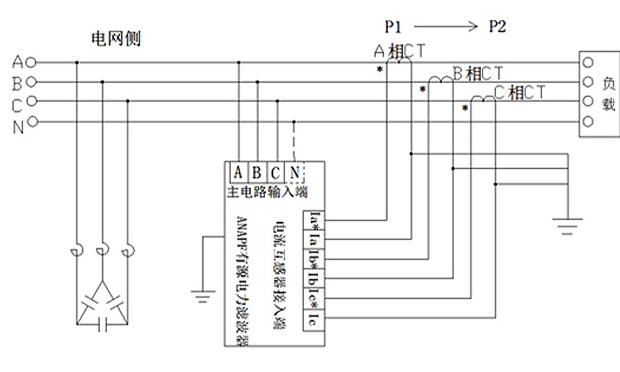

接线方式

电容柜在进线侧主电路接线

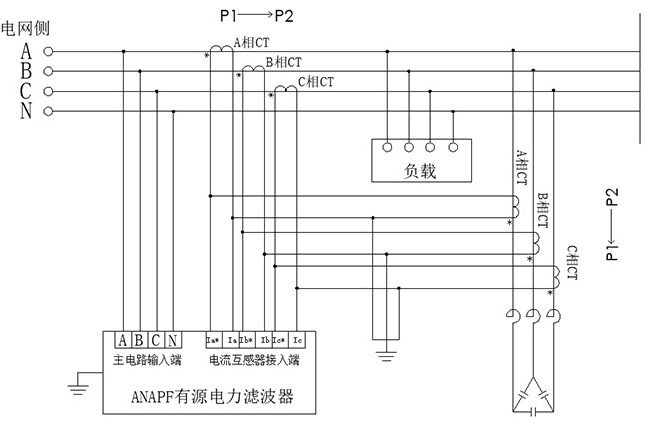

电容柜在末端主电路接线

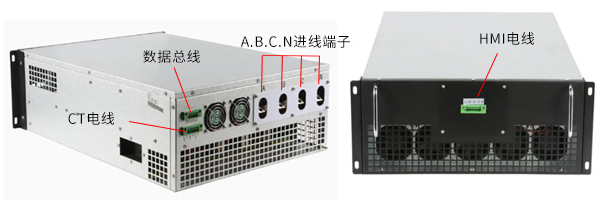

安装示意

1. A、B、C、N主线,连接至接线端子(主线路输入端)

2. PE接地线,连接至接线端子或接地铜排

3. CT接线端子,连接至电流信号端子(电流互感器输入端)

现场安装图

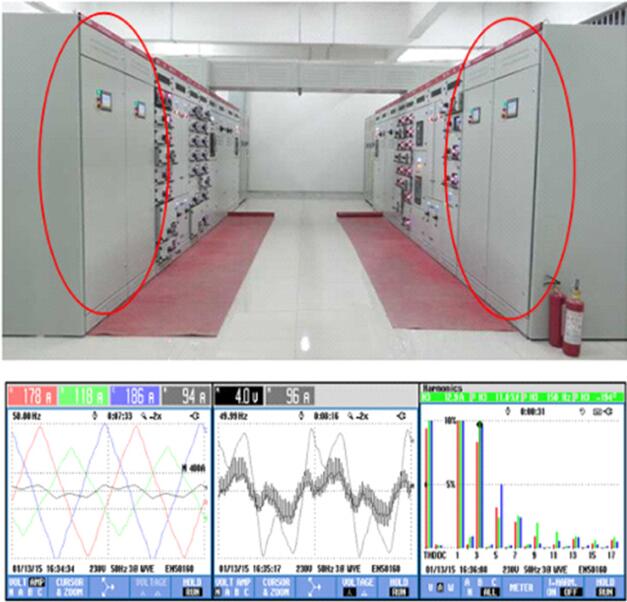

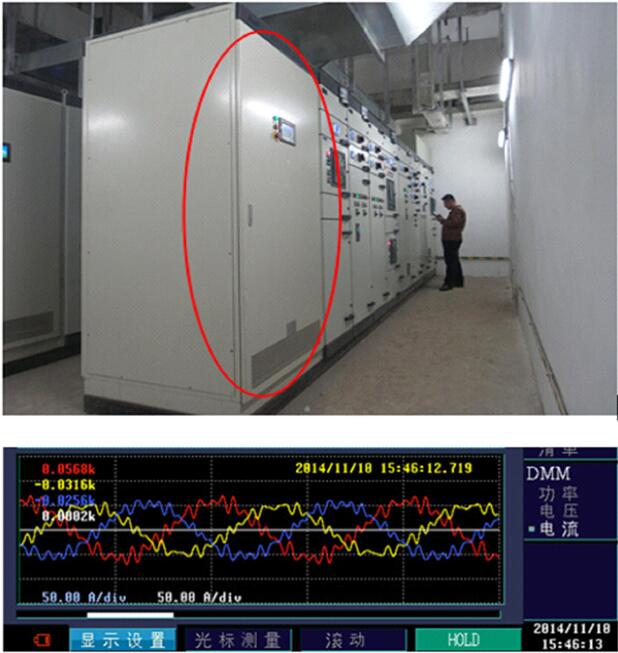

案例一 ANAPF在数据机房的应用

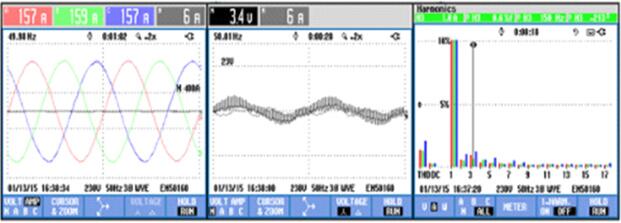

治理前

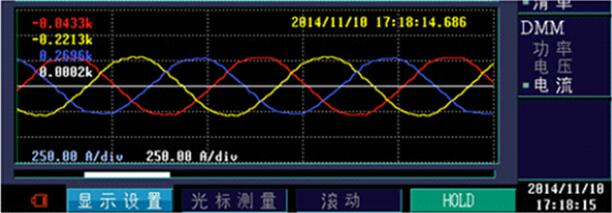

治理后

案例二 ANAPF在商业中心的应用

治理前

治理后

产品报价

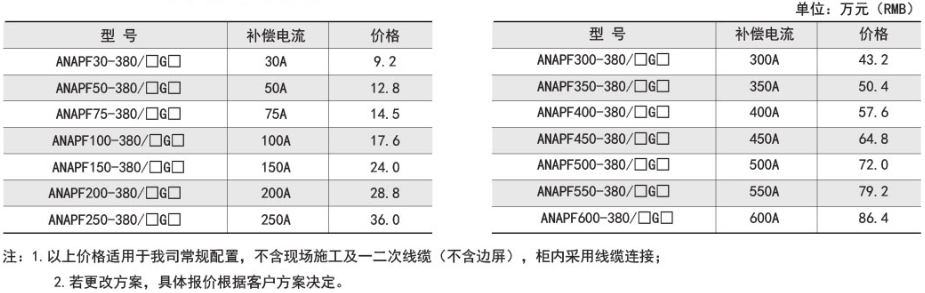

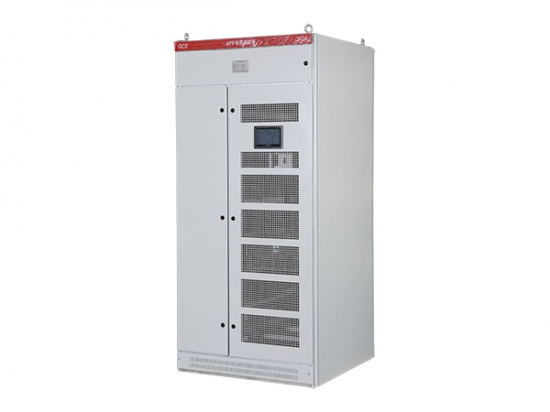

立柜式ANAPF有源电力滤波器

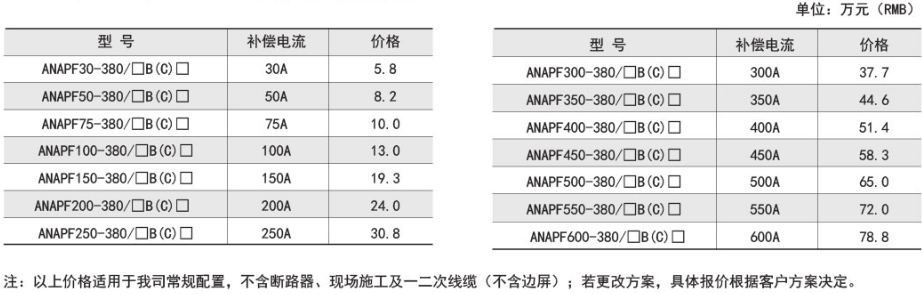

壁挂式(抽屉式)ANAPF有源电力滤波器
