解决方案
电气火灾监控系统
系统简介

功能:

Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号,以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域,对分散在建筑内的探测器进行遥测、遥调、遥控、遥信,方便实现监控与管理。

应用场所:

(1)办公建筑(商务办公、、办公建筑等);

(2)商业建筑(商场、金融机构建筑等);

(3)旅游建筑(宾馆饭店、娱乐场所等);

(4)科教文卫建筑(文化、教育、科研、医疗卫生、体育建筑等);

(5)通信建筑(邮电、通信、广播、电视、数据中心等);

(6)交通运输建筑(机场、车站、码头建筑等)。

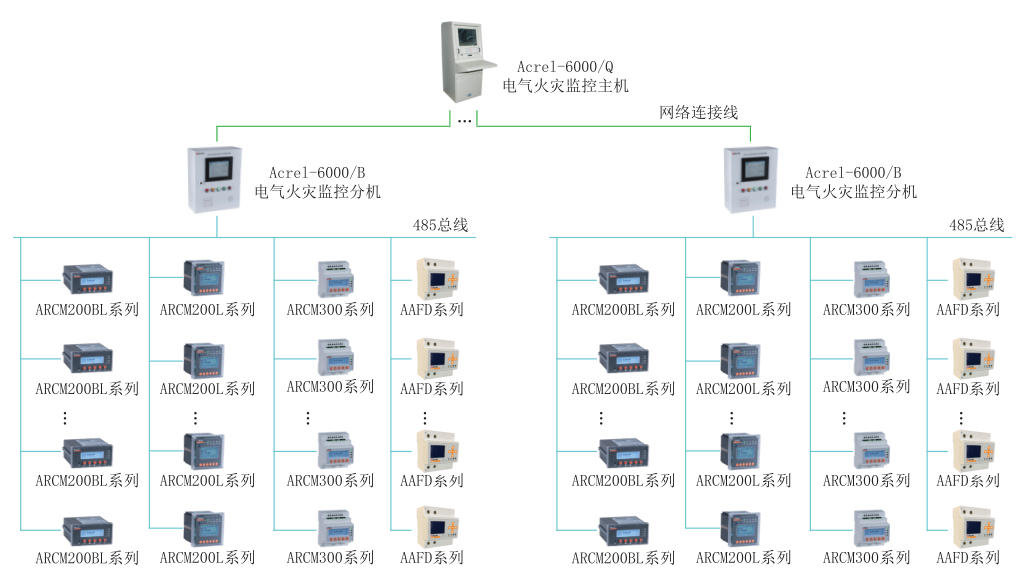

系统结构

Acrel-6000电气火灾监控系统采用Acrel-6000/Q电气火灾监控设备(主机)+Acrel-6000/B电气火灾监控设备(分机)+电气火灾监控探测器三层结构组网模式,适用范围比较广,满足各种环境的现场,便于区域化管理,探测器与监控设备之间采用RS-485通讯,监控设备与分机之间采用以太网通讯,满足了通讯实时性高的要求。


系统功能

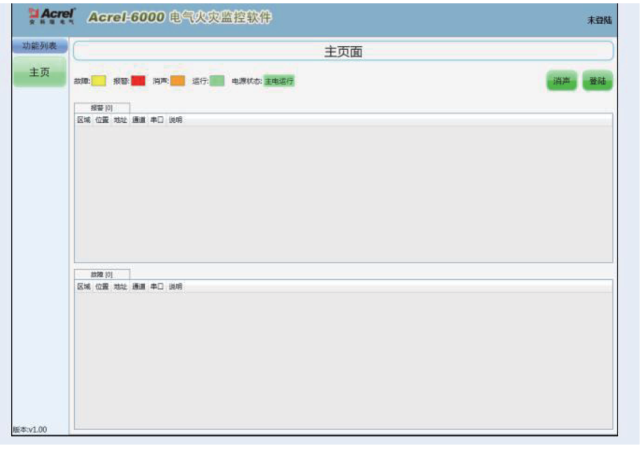

系统运行主界面

包含“登陆”、“消音”、“运行监视界面”及“系统状态栏”四部分,可以分别通过点击系统主界面上方的菜单栏或快速启动栏内按钮进入各相关功能界面。

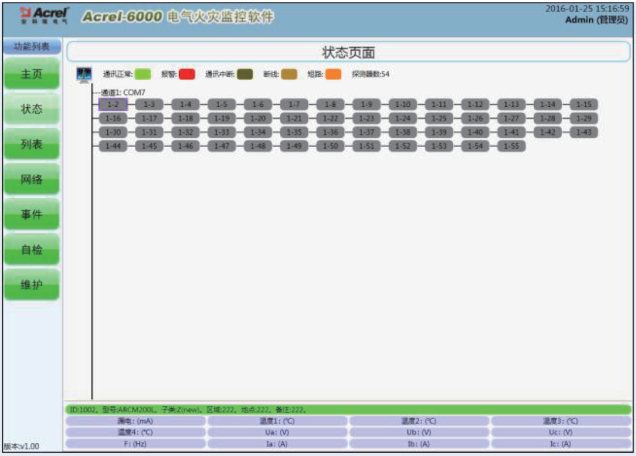

状态监测界面

双击通道可以显示出此通道配置的监控装置的内部设定参数、测量参数、状态参数,并可于该界面对监控装置进行远程解除报警或分合闸控制。

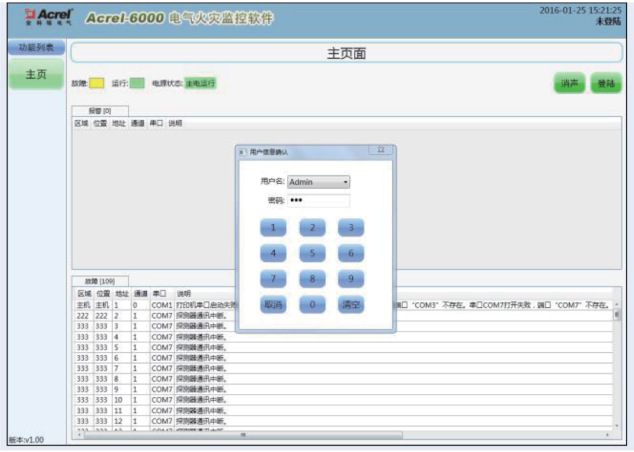

用户登录界面

选择用户并输入正确的密码后,系统状态栏会显示当前的登录用户。本软件针对的任意远控操作均需权限登录后方可操作,即防止无关人员误操作。

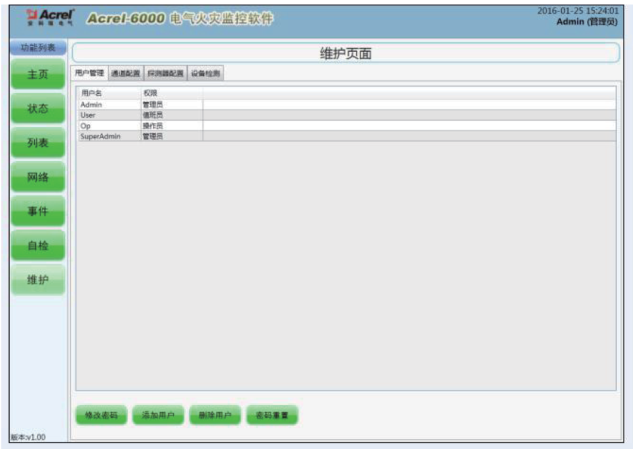

权限管理界面

该界面可添加新的“操作员”和“值班员”权限的新用户,也可删除这两个级别的现有用户,该管理功能只有“超级管理员”和“管理员”可进行操作。

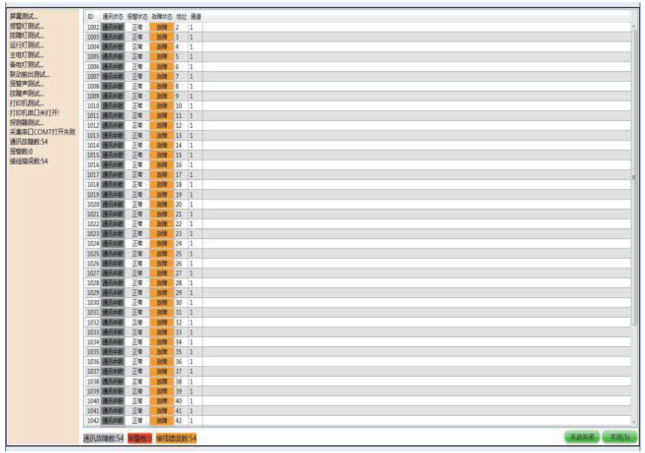

设备检测界面

该检测功能为“管理员”和“操作员”方可进行的操作功能,主要用于设备自检和对监控系统柜体面板指示灯的手动检测。

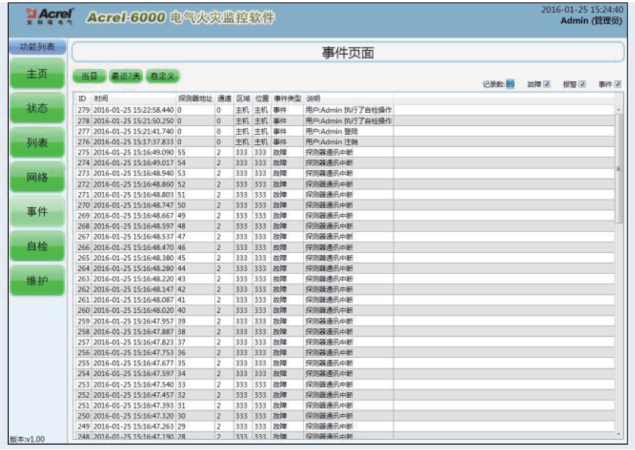

事件记录界面

用户于该界面内可查询任意时段内相应报警或动作类型下的记录,各级操作权限均可查看该界面的信息。

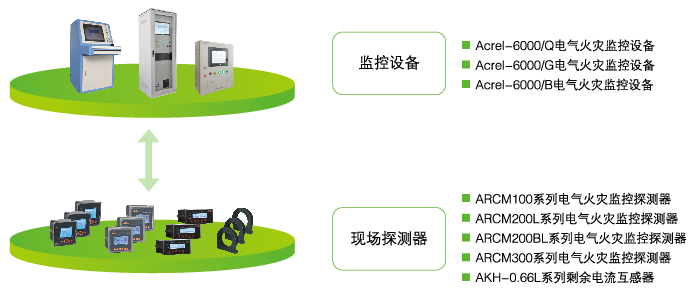

设备选型

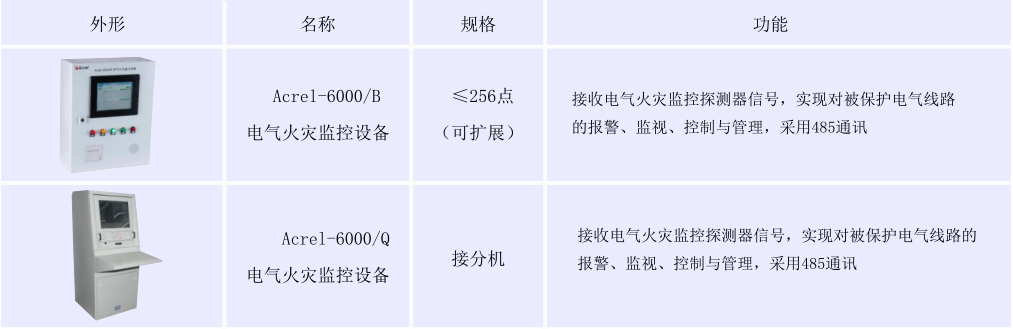

电气火灾监控设备

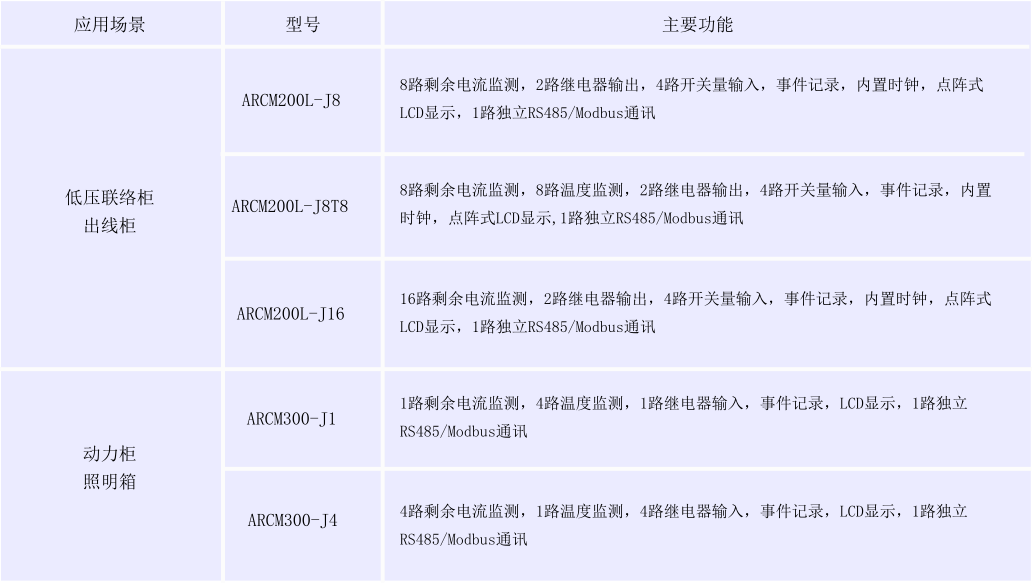

电气火灾监控探测器
