枣庄矿业集团中心医院电气火灾监控系统的设计与应用
电气安全案例

基本信息:

项目名称:枣庄矿业集团中心医院电气火灾监控系统的设计与应用

项目地点:枣庄

实施时间:2011年7月

项目简介:

枣庄矿业集团中心医院始建于1956年,是鲁南地区成立早的公立医院。经过四十多年的发展壮大,现在已经成为一所集医疗、预防保健、教学科研、职业病防治于一体的三级综合性医院。

安科瑞电气股份有限公司的Acrel6000火灾监控系统能有效地对漏电及由于漏电可能引起火灾进行预报和监控,能准确监控电气线路的故障和异常状态,能发现电气火灾的火灾隐患,及时报警提醒人员去消除这些隐患。客户系统需求为探测漏电电流、过电流、超温度等信号,发出声光信号报警,准确报出故障线路地址,监视故障点的变化。储存各种故障和操作试验信号,显示系统电源状态。

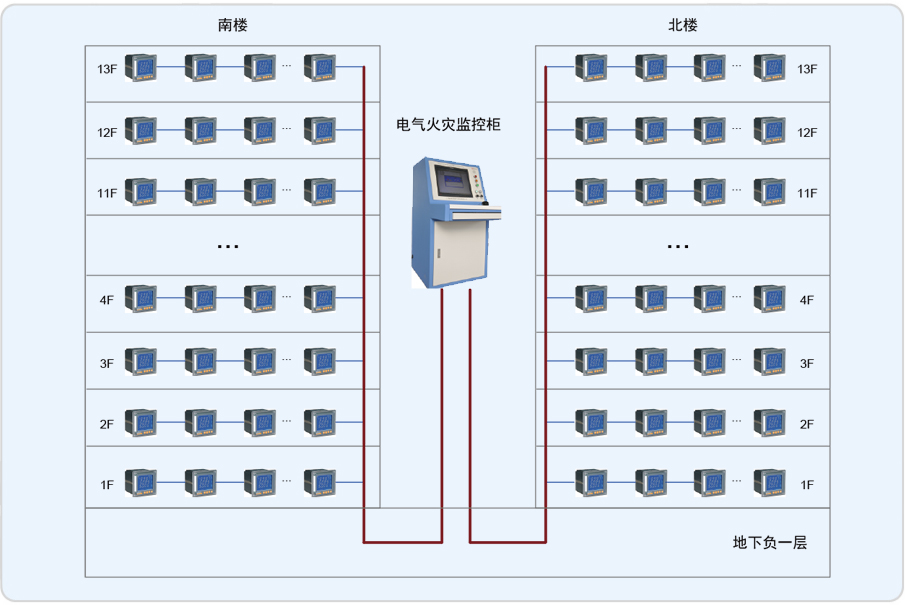

系统实现的功能:

1)站控管理层

站控管理层针对电气火灾监控系统的管理人员,是人机交互的直接窗口,也是系统的上层部分。主要由系统软件和必要的硬件设备,如监控主机、显示器、UPS电源等组成。监测系统软件具有良好的人机交互界面,对现场各类数据信息计算、分析、处理,并以图形、数显、声音、指示灯等方式反应现场运情况。

2)网络通讯层

通讯介质:系统主要采用屏蔽双绞线,以RS485接口,MODBUS通讯协议实现现场设备与上位机的实时通讯。

3)现场设备层

现场设备层是数据采集终端,主要由ARCM100-Z剩余式电气火灾监控探测器。可监测漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。现场总线连接的分布式I/O控制器构成数据采集终端,向数据中心上传采集的数据。
